隔膜泵的結構和工作原理
隔膜泵的結構和工作原理

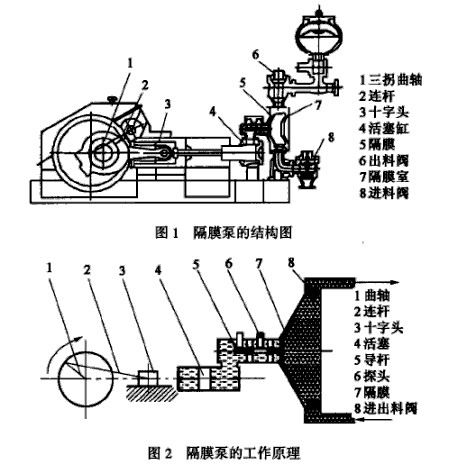

隔膜泵的結構如圖1所示，工作原理如圖2所示。電動機通過減速機驅動曲柄滑塊機構，將旋轉運動變?yōu)橹本�運動，帶動活塞往復運動，活塞借助油介質使橡膠隔膜凹凸運動.隔膜室腔內容積周期變化，完成礦漿輸送。
由于隔膜將礦漿與油介質分隔開來.活塞、缸套、活塞桿等運動部件不與礦漿直接接觸.避
免了礦漿中磨礪性很高的固體傾牧對其的磨損，保證了這些運動部件的使用壽命;同時，可以保持隔膜泵較高的連續運轉率和較低的運行成本。
隔膜泵具有結構簡單、耐腐蝕等優點，克服了活塞泵活塞密封件易磨損的缺點，隔膜的使用壽命很長，可達8000h，既可稱為易損件，也可稱為定期更換件;真正的易損件僅為進出閥。通過設計合理的結構，可使閥件、隔膜更換迅速、方便。這樣從隔膜泵結構上而言，就可以保證較高的連續運轉率和較低的運行成本。
